齿轮马达有何特点?用途怎样?
齿轮马达的结构简单,制造容易,但输出的转矩和转速脉动性较大,当转速高于1000r/min时,其转矩脉动受到抑制,因此,齿轮马达适用于高转速、低转矩情况下。齿轮马达由于密封性差,容积效率较低,输人油压力不能过高,不能产生较大转矩,并且瞬间转速和转矩随着啮合点的位置变化而变化,因此齿轮液压马达仅适合于高速小转矩的场合。一般用于钻床、风机、工程机械、农业机械以及对转矩均匀性要求不高的机械设备上。
齿轮马达的结构特征是什么?
齿轮马达与齿轮泵的结构基本相同,齿轮马达的结构特征是:
①齿轮马达在结构上为了适应正、反转要求,进出油日相等,具有对称性。为了减少势务脉动,齿绝液压马达的齿数比采的齿数要多,齿轮马达的进,回酒通道对称布置,孔径相同,使马达正、反转时性能相同。
②齿轮马达采用外泄油孔,有单独外泄油口,将轴承部分的泄漏油引出亮体外。
③为适应齿轮马达正、反转的工作要求,浮动绸板、卸替精等必须对称布置。
④为了减少启动摩擦力矩,减小摩擦损失,多采用液动轴承,以改善其启动性能
⑤为了减少转矩脉动,齿轮马达的齿数比齿轮泵的齿数多
3.齿轮马达是怎样工作的?

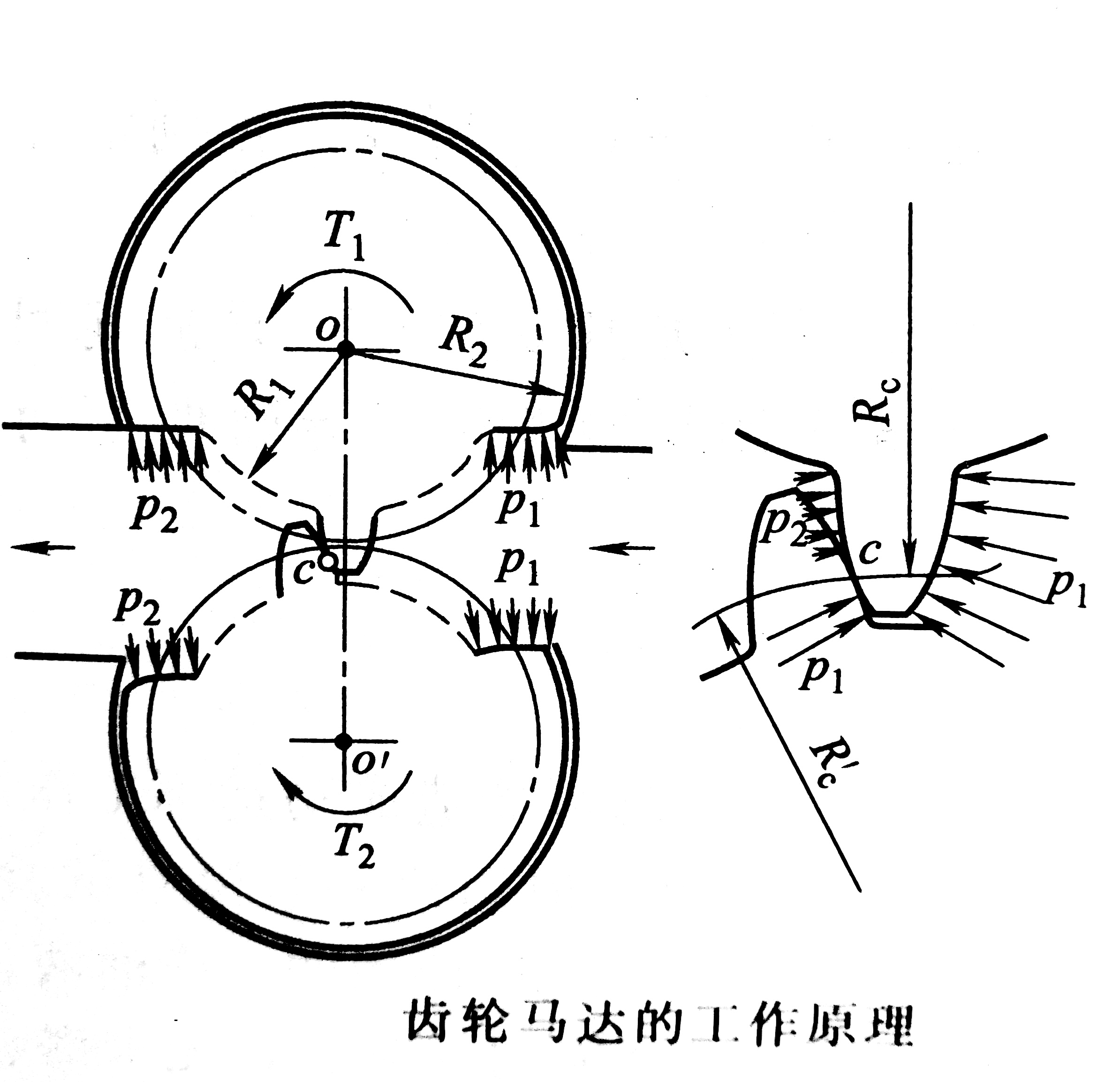

如图所示,两个相互啮合的齿轮的中心为o和o1,啮合点半径为R,足,齿轮为有负载的输出轴。
当高压油P1进入齿绝马达的进油腔,作用在进油腔两齿轮的齿面上,产生逆时针方向特免到画腔的低压油加,也作用在回油腔两齿轮的齿面上,产生顺时针方向转矩。而P1远大于P2逆时针方向转矩远大于顺时针方向转矩,所以在两齿轮啮合转矩T1与T2,的作用下,西转功按图示方向连续地旋转,并输出转矩。
与齿轮泵相比,齿轮马达有正反转的要求,因而采用对称结构;因马达回油有骨压,为防止马达正反转时轴封被冲坏,齿轮马达壳体上设有单独的外泄漏油口。
